Farbcodierung in Gebäudeplänen

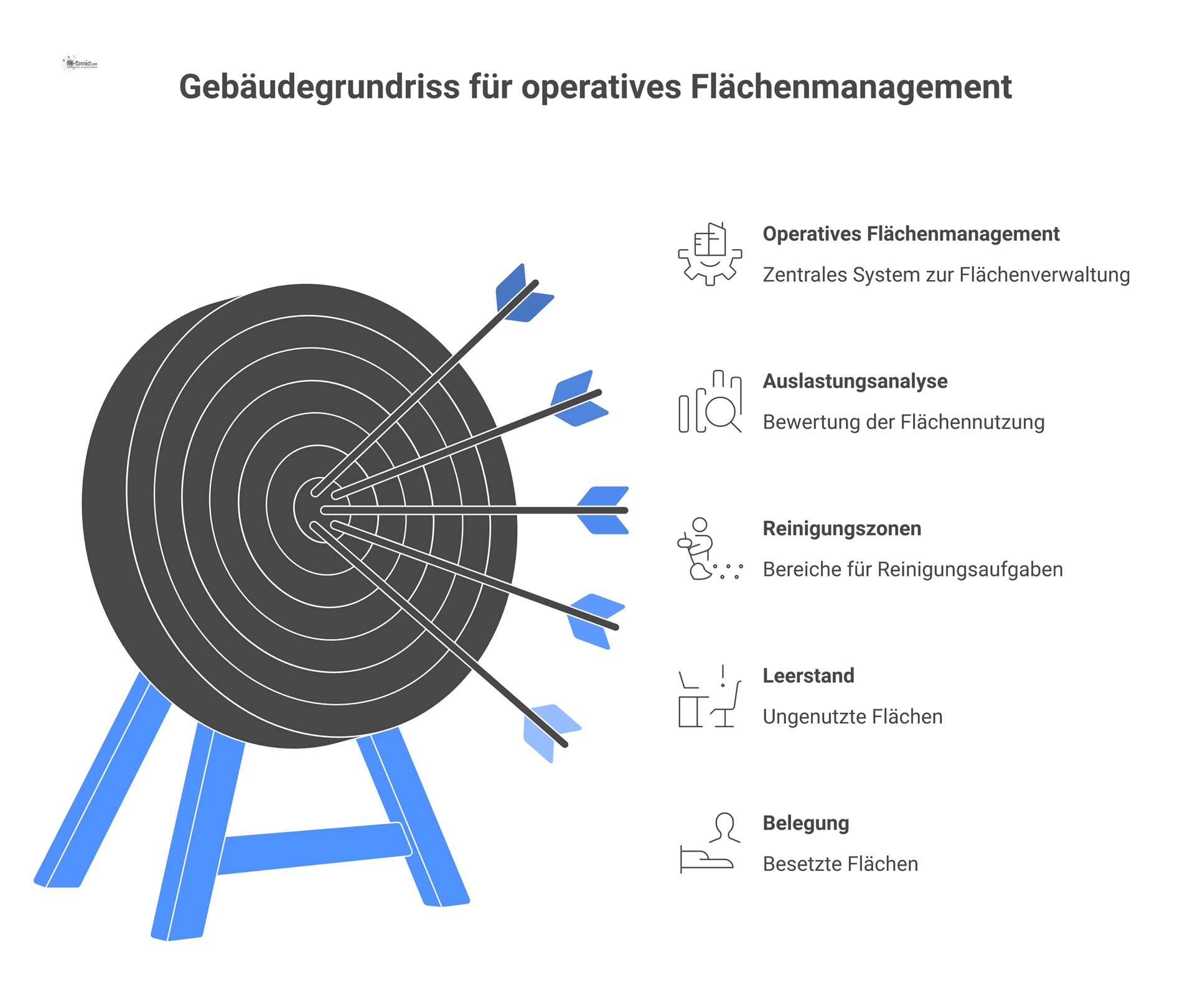

Neben der strategischen Ebene ist die Farbcodierung ein essenzielles operatives Werkzeug im Flächenmanagement.

• Belegungsplanung und Umzugsmanagement: Gebäudegrundrisse, in denen jede Abteilung oder jeder Kostenstellbereich durch eine eigene Farbe gekennzeichnet ist, ermöglichen eine rasche Übersicht der Verteilung von Teams im Gebäude. So lassen sich Überbelegungen oder ungenutzte Flächen schnell erkennen. In der Umzugsplanung (Relocation Management) kann mit Farbcodes dargestellt werden, welche Räume von welchem Team zukünftig genutzt werden sollen – eine Hilfe, um Umlagerungen effizient zu steuern und den Beteiligten transparent zu kommunizieren. Beispielsweise nutzen moderne CAFM-Systeme Themen wie Cost Center oder Department als Farbfilter: So kann per Knopfdruck ein Grundriss nach Kostenzuordnungen oder Zuständigkeiten eingefärbt werden. Damit wird etwa sichtbar, welcher Bereich welchem Fachbereich gehört, was die bereichsübergreifende Abstimmung erleichtert.

• Flächencontrolling und Auslastungsanalyse: Farbcodes dienen als Instrument zur Datenvisualisierung im Reporting. Ein gängiges Beispiel ist die Markierung belegter vs. freier Büros oder Arbeitsplätze. Freie Flächen (Leerstand) können z.B. in Rot hervorgehoben werden, ausgelastete in Grün, um die Belegungsquote auf einen Blick darzustellen. Dies erleichtert das Controlling von Flächenkennzahlen und die Identifikation von Optimierungspotenzial – etwa Bereiche, die konsolidiert werden könnten, oder Abteilungen mit Platzmangel. Gerade Führungskräfte im Facility Management schätzen diese visuelle Aufbereitung, da sie komplexe Kennzahlen in anschauliche Management-Dashboards überführt. An Universitäten wird z.B. auch nach Raumfunktion oder Nutzungsart visualisiert (Hörsäle, Labore, Büros etc.), um die funktionale Flächenverteilung zu überprüfen.

• Instandhaltungs- und Reinigungsplanung: Ein besonders praktischer operativer Anwendungsfall ist die Gebäudereinigung und Wartung. Farbcodierte Pläne können hier zur Reinigungszonenplanung genutzt werden: Unterschiedliche Raumtypen (Büro, Sanitär, Labor, Produktionshalle etc.) werden farblich unterschieden, was eine gezielte Planung von Reinigungsintervallen und -methoden ermöglicht. Ein solcher Plan macht sofort ersichtlich, welche Bereiche z.B. täglich intensiv gereinigt werden müssen und welche nur wöchentlich oder nach Bedarf. „Ein farbcodierter Grundriss hilft dabei, Nutzungs- und Funktionsbereiche übersichtlich darzustellen... Auf diese Weise können Reinigungsabläufe passgenau geplant... werden.“. Die Übersichtlichkeit führt also zu zielgenauer Planung, da jeder Bereich anhand der Farbe sofort identifiziert und entsprechend seiner Anforderungen behandelt werden kann. Dieses Prinzip gilt analog für Wartungsroutinen: Technische Räume könnten etwa grau markiert sein, was signalisiert, dass dort spezifische Wartungszyklen gelten, während Nutzungsflächen farbig differenziert sind. Die Farbcodierung unterstützt hier auch die Qualitätssicherung – Hygiene- und Sicherheitsstandards lassen sich leichter einhalten, weil z.B. Labore oder Produktionszonen klar gekennzeichnet und gezielt berücksichtigt werden.

• Notfall- und Sicherheitsmanagement: In Evakuierungsplänen oder Sicherheitsdokumentationen können Farben genutzt werden, um z.B. Feuerabschnitte, Fluchtwege und Gefahrenzonen hervorzuheben. Zwar sind solche Pläne oft gesondert normiert (vgl. Flucht- und Rettungspläne nach DIN ISO 23601 mit festgelegten Farben/Piktogrammen), jedoch lässt sich das Prinzip auch im Flächenmanagement einsetzen. Bereiche mit besonderen Zutrittsbeschränkungen (z.B. Hochsicherheitslabore) könnten in internen Übersichtsplänen farblich markiert sein, um entsprechenden Access Control besser zu planen. Auch im Arbeitsschutz (z.B. nach dem 5S-Prinzip in Lean Management) werden Farbcodes als visuelle Standards genutzt, um Ordnung und Sicherheit zu gewährleisten – etwa farbige Markierungen für Arbeitsbereiche, Lagersonderflächen oder Wege (in Industrieumgebungen sind z.B. Fahrwege von Gabelstaplern oft farblich am Boden markiert, was im Plan entsprechend abgebildet sein kann).

• Kommunikation mit Dienstleistern und Nutzern: Farbig codierte Pläne dienen als Sprache über Fachgrenzen hinweg. Ein externer Dienstleister (etwa für Reinigung oder Innenausbau) kann durch einen farbkodierten Plan sofort die Raumnutzungsarten erkennen und seine Leistungen darauf abstimmen. Intern können solche Pläne in Mitarbeiterkommunikation eingesetzt werden, z.B. um bei internen Umzügen zu zeigen, wo künftig welches Team sitzt (farblich unterschieden), oder um neuen Mitarbeitern in Willkommensbroschüren die Orientierung zu erleichtern (z.B. blau = Sozialbereiche, grün = Arbeitsplatzbereiche etc.). Farbcodes ermöglichen eine intuitive Vermittlung von Informationen, da Farben schneller erfasst werden als Text. Wichtig ist dabei stets eine Legende, damit die Bedeutung der Farben klar definiert und für alle verständlich ist.

Es unterstützt die Farbcodierung operativ eine intuitive Visualisierung: Entscheidungen und Mitteilungen, die auf Raumdaten basieren, werden klarer und schneller verständlich. Dies erhöht die Effizienz der Planung und Steuerung – Flächenänderungen lassen sich zielgerichtet umsetzen – und verbessert die Kommunikation zwischen Facility Management, Nutzern und Dienstleistern erheblich. Die praktische Erfahrung zeigt, dass dadurch Missverständnisse reduziert und die Koordination komplexer Maßnahmen (Umbauten, Umzüge, Reinigungsaktionen etc.) vereinfacht werden.

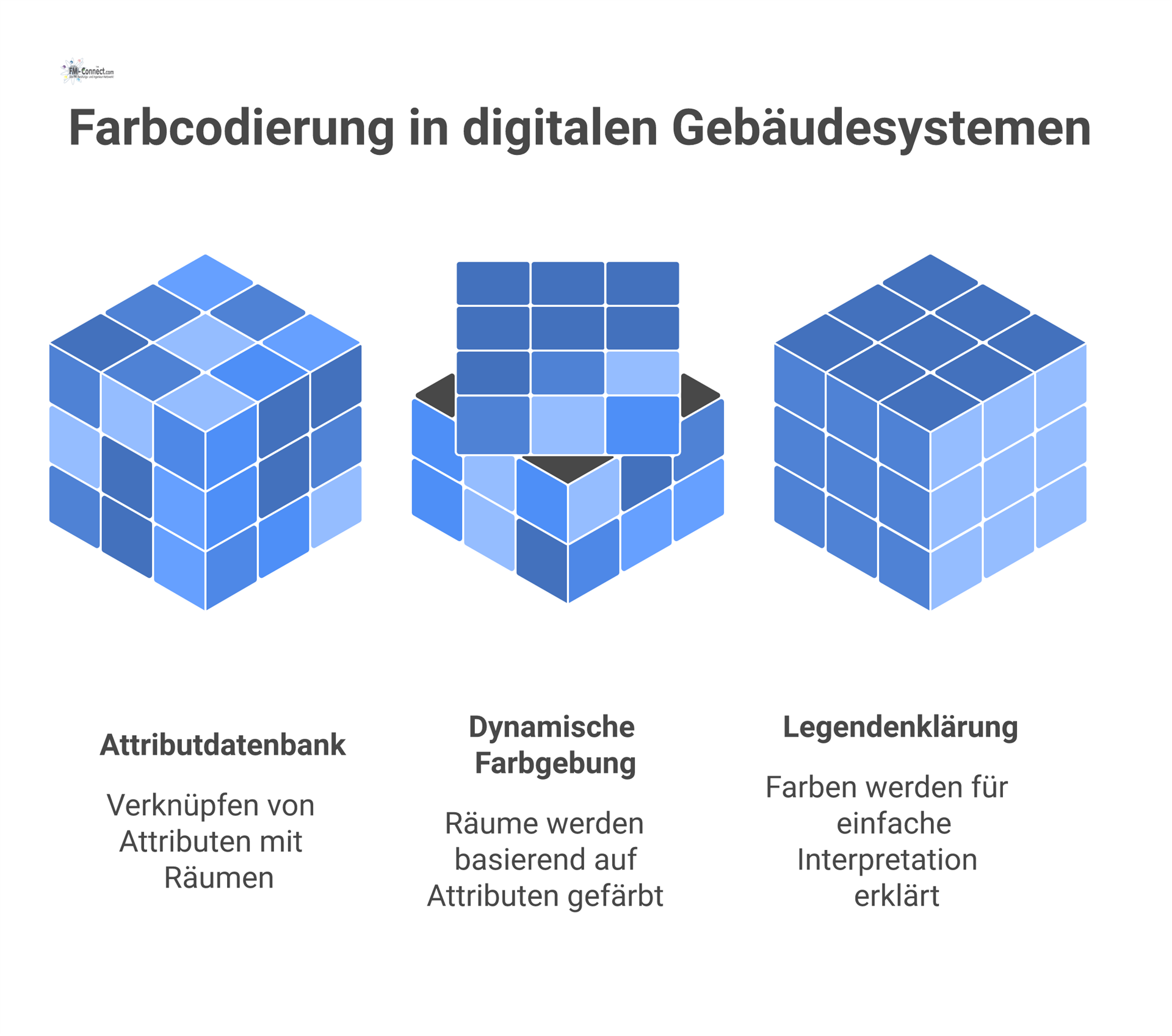

Mit der fortschreitenden Digitalisierung im Gebäudemanagement gewinnt die nahtlose Integration von Farbcodierungs-Konzepten in digitale Systeme stark an Bedeutung. Moderne CAFM-Systeme (Computer-Aided Facility Management) und BIM-Plattformen (Building Information Modeling) bieten Funktionen, um farbcodierte Pläne nicht nur darzustellen, sondern als interaktive Datenvisualisierungen zu nutzen.

• CAFM-Integration: Viele CAFM-Softwares verfügen über Module zur grafischen Flächenverwaltung, die CAD-Zeichnungen oder BIM-Modelle einbinden. Dort können Räume mit ihren Attributen (Nutzung, Nutzer, Kostenstelle, Fläche etc.) aus der Datenbank verknüpft werden, sodass per Regel ein Farbcode zugewiesen wird. Ein Beispiel: Im CAFM-System wird ein Theme “Abteilung” gewählt, der Grundriss färbt sich automatisch nach dem Attribut Abteilung, und eine Legende zeigt die Farbzuordnung. Wichtig ist, dass die semantische Verknüpfung existiert – d.h. das System „weiß“, welche Bedeutung eine Farbe hat (etwa rot = Vertrieb, blau = Entwicklung, etc.). Dies wird meist durch hinterlegte Farbschemata oder Filter erreicht, die auf Datenbankfeldern basieren. Die Farbcodierung wird so dynamisch: ändert sich die Datenzuordnung (z.B. ein Büro wechselt die Abteilung), aktualisiert sich idealerweise auch die Farbe im Plan automatisch. Die GEFMA 130-1 Richtlinie verweist darauf, dass zeitgemäßes Flächenmanagement IT-unterstützt sein muss und liefert Hilfestellungen für CAFM-Anwendungen. Tatsächlich ist in der Praxis eine enge Kopplung von CAD/Daten unerlässlich: CAD-Zeichnungen werden häufig per Schnittstelle oder Plugin mit dem CAFM verbunden (z.B. via DXF/DWG-Import oder über Datenbankschnittstellen). Der deutsche Standard GEFMA 444 für CAFM-Softwarezertifizierung umfasst entsprechende Kriterien für das Flächenmanagement; u.a. wird geprüft, ob das System Grundrisse grafisch darstellen und z.B. farblich auswerten kann (Kriterium Flächenmanagement, Visualisierung). Eine besondere Initiative ist CAFM-Connect, ein Datenmodell auf Basis von IFC, das den Austausch von FM-Daten standardisieren soll. Hierbei werden Gebäudedaten (inkl. Raumobjekte) aus BIM-Modellen in eine für CAFM lesbare Form gebracht. Farbige Markierungen selbst sind zwar kein Bestandteil der IFC-Daten an sich, aber Klassifikationen und Attribute schon – auf dieser Grundlage können empfangende Systeme dann ein definiertes Farbschema wiederherstellen. So wird Interoperabilität erreicht: Beispielsweise kann ein Architekt im BIM Modell Räume nach Nutzungsart klassifizieren (nach DIN 277 oder eigenen Kategorien); beim Import ins CAFM werden diese Kategorien erkannt und gemäß hinterlegtem Schema farbig angezeigt.

• BIM-Integration: Im Building Information Modeling sind 3D-Modelle zentrales Werkzeug. BIM-Software erlaubt ebenso farbliche Filterungen in Grundriss- oder 3D-Ansichten, oft bezeichnet als „Color by Property“. Das bedeutet, dass ein beliebiges Datenattribut (z.B. Raumtyp, Eigentümer, Brandschutzklasse) als Basis für eine Farbdarstellung gewählt werden kann. Im Kontext Flächenmanagement relevant ist die farbliche Visualisierung z.B. von Bereichszuständigkeiten oder Flächenkategorien direkt im BIM-Modell.

• Konsistenz der Daten: Farbcodierung im BIM ist keine manuell nachgezeichnete Grafik, sondern ergibt sich aus den im Modell hinterlegten Informationen. So bleibt die Visualisierung stets aktuell, sofern die Daten aktuell sind.

• Echtzeit-Analysen: BIM-Viewer erlauben interaktive Abfragen – z.B. kann ein FM-Manager im digitalen Zwilling sehen, wie viele Quadratmeter einer bestimmten Kategorie vorliegen, indem die farbigen Bereiche summiert werden. In fortgeschrittenen BIM-gestützten FM-Systemen kann man per Mausklick zwischen Sichten wechseln (etwa zwischen einer Belegungs-Sicht und einer technischen Sicht). Jede Sicht kann ein eigenes Farbschema haben (z.B. einmal nach Abteilungen, einmal nach Baujahr der Ausstattung für Wartungsplanung).

• Virtual Reality (VR) und Augmented Reality (AR): Neue Technologien binden ebenfalls Farbcodes ein – etwa könnte in einer AR-Brille ein Techniker im Feld sehen, dass der Raum, den er betritt, im System als kritischer Bereich markiert ist (farblich hervorgehoben), und somit besondere Vorsichtsmaßnahmen gelten.

• Semantische Strukturen: Ein Schlüssel zur erfolgreichen digitalen Integration ist die Verwendung einheitlicher Datenstandards und Klassifikationen. In Deutschland bildet DIN 277 eine Grundlage für die Einordnung von Flächenarten (Nutz-, Verkehrs- und Funktionsflächen). Wenn also z.B. jeder Raum im BIM-Modell ein Attribut nach DIN 277 erhält (etwa NF für Nutzfläche mit Untergruppe, VF für Verkehrsfläche etc.), können Systeme darauf aufbauend automatisch Farben vergeben. International existieren vergleichbare Standards: z.B. das britische Uniclass-System oder US-amerikanische OmniClass bieten Klassifizierung für Raumfunktionen, was im BIM-Umfeld genutzt wird, um farbcodierte Raumpläne zu erzeugen. Wichtig ist hierbei die Semantik: Die Farbe sollte immer nur eine Darstellung eines hinterlegten semantischen Wertes sein – so bleibt die Bedeutung systemübergreifend eindeutig. Eine rote Fläche etwa bedeutet nicht nur „irgendein Rotton“, sondern z.B. explizit „Verkaufsfläche“ gemäß Definition. Dies erleichtert auch die Interoperabilität: Wenn zwei Systeme sich auf dieselbe Semantik einigen (etwa über IFC-Klassifikationen, DIN-Kategorien oder unternehmensspezifische Raumartenkataloge), kann ein Farbschema zwischen ihnen übertragen werden, zumindest inhaltlich.

Tatsächlich werden Standardisierungsbemühungen unternommen, um solche Schnittstellen und Datenmodelle zu harmonisieren. Ein Beispiel ist die bereits erwähnte CAFM-Connect-Initiative der GEFMA, die auf IFC4 basiert. Auch auf ISO-Ebene wird mit der ISO 16739 (IFC) ein weltweit gültiges Schema bereitgestellt, um Gebäudedaten einschließlich Raumobjekten zu definieren. Die GEFMA-Richtlinie 130-1 hebt die Wichtigkeit von IT und BIM-Unterstützung im Flächenmanagement hervor und deckt diese Themen explizit mit ab. Geplant sind zudem Ergänzungen wie GEFMA 130-3, die sich dezidiert der IT-Integration widmen. Dies zeigt, dass die Branchenentwicklung auf eine immer engere Verzahnung von Flächenmanagement und digitalen Bauwerksdaten hinausläuft.

In der Praxis bedeutet die Integration von Farbcodes in digitale Systeme, dass ein Facility Manager heute fließend zwischen Plan und Datenbank wechseln kann. Ein Klick auf eine farbige Fläche im digitalen Plan zeigt sofort die hinterlegten Informationen (z.B. Nutzer, Flächengröße, Kosten), und Änderungen lassen die Visualisierung unmittelbar neu einfärben. Diese Echtzeit-Rückkopplung steigert die Effizienz enorm. Interoperabilität stellt sicher, dass z.B. Architekten, die im Planungstool Farbschemata für Raumtypen nutzen, diese Information an den Betreiber weitergeben können – entweder als mitgelieferten Plan oder als Daten, die dessen CAFM wieder grafisch darstellen kann.

Es ermöglichen CAFM- und BIM-Systeme mit Farbcoding-Funktionalität eine medienbruchfreie Umsetzung des Flächenmanagements: von der Planung über den Betrieb bis zur Auswertung. Farbcodes sind dabei Träger von Bedeutung (Semantik) und nicht bloß dekorative Elemente, was ihren Wert im digitalen Informationsaustausch ausmacht. Dies stellt sicher, dass farbcodierte Gebäudepläne in der digitalen Ära mehr sind als bunte Bilder – sie sind Visualisierungen integrierter Daten, die unternehmensweit verstanden und genutzt werden können.

Eine robuste Farbcodierungs-Praxis im Flächenmanagement stützt sich auf normative Grundlagen und vorhandene Standards, um Einheitlichkeit und Vergleichbarkeit sicherzustellen. In Deutschland und international existieren mehrere Normen und Richtlinien, die zwar nicht explizit Farbcodes vorschreiben, aber die Grundlage der inhaltlichen Struktur liefern, nach der farbcodierte Pläne aufgebaut werden können.

• DIN 277 (Grundflächen und Rauminhalte im Bauwesen): Diese deutsche Norm definiert die Kategorien von Flächen innerhalb von Gebäuden und dient als zentrale Referenz im Flächenmanagement. DIN 277 teilt die Gebäudeflächen in Nutzflächen (NF), Verkehrsflächen (VF) und Funktionsflächen (FF) auf, jeweils mit weiteren Unterkategorien. Für das Flächenmanagement liefert DIN 277 damit ein einheitliches Vokabular und klare Abgrenzungen, welche Fläche wofür zählt – z.B. zählt ein Büroraum zur NF (Nutzfläche) Kategorie „Büroarbeit“ (oft als NF2 bezeichnet), ein Flur zur VF, ein Technikraum zur FF. Diese Norm ist maßgeblich, um eine konsistente Datengrundlage zu haben: „Die DIN 277 ist eine deutsche Norm, die die Grundlagen für die Berechnung und Gliederung von Flächen und Rauminhalten in Gebäuden definiert... sie liefert klare Vorgaben zur Ermittlung von Nutzflächen, Verkehrsflächen und Funktionsflächen.“. In der Praxis werden farbcodierte Pläne häufig entlang dieser Kategorien strukturiert. Beispielsweise könnte ein Gebäudegrundriss alle Nutzflächen in Grüntönen, Verkehrsflächen in Gelb und Funktionsflächen in Grau darstellen, um sofort die Flächenarten zu kommunizieren (ein solches Schema findet man oft in Planunterlagen von Architekten). Während DIN 277 selbst keine Farben festlegt, wird die Norm doch zum Inhaltlichen Ordnungsprinzip für Farbcodierungen herangezogen. Besonders im Reinigungs- oder Instandhaltungsmanagement ist es üblich, Pläne nach DIN 277-Raumgruppen farblich zu gliedern, um z.B. Reinigungsintensitäten an Flächenarten zu knüpfen (siehe Abschnitt 2 und 5). Zusammen mit der WoFlV (Wohnflächenverordnung) im Wohnungsbau und anderen Normen bildet DIN 277 in Deutschland das Fundament jeder flächenbezogenen Planung.

• DIN EN ISO 41011 (Facility Management – Begriffe): Diese Norm (deutsche Fassung der internationalen ISO 41011:2017) legt Terminologie im Facility Management fest. Darin werden zentrale Begriffe wie Facility Management selbst definiert, aber auch Teilbereiche wie etwa Space Management (Flächenmanagement) beschrieben. Ein wichtiger Aspekt ist die anerkannte Definition von FM als „organisatorische Funktion, die Menschen, Ort (space) und Prozess in der bebauten Umgebung integriert, um die Lebensqualität der Menschen und die Produktivität des Kerngeschäfts zu verbessern“. Hier wird deutlich, dass der Ort/Space integraler Bestandteil ist – sprich: Flächenmanagement ist Kernaufgabe des FM. Zwar behandelt die Norm keine Visualisierungsfragen, doch normierte Begriffe erleichtern die Standardisierung von Daten und Berichten. So wird etwa der Begriff Nutzerorientiertes Flächenmanagement eingeführt, und es finden sich Querverweise auf Flächenkennzahlen und -kategorien (teilweise in anderen Normen der ISO 41000er-Reihe, z.B. ISO 41012 ff. für Leitfäden). In der Praxis sorgt DIN EN ISO 41011 dafür, dass alle Beteiligten – von Architekten über FM-Dienstleister bis Softwareanbieter – dieselbe Sprache sprechen, was letztlich auch Farbcodierungen konsistenter macht. Beispielsweise würde man aufgrund solcher Normung in einem internationalen Unternehmen eher von usable area (entspricht Nutzfläche) sprechen und diese ggf. einheitlich farblich definieren, anstatt wild unterschiedliche Flächenbegriffe zu verwenden. ISO 41011 ist also Teil der Begriffsnormung, die dem Farbcoding seine Eindeutigkeit im sprachlichen Sinne gibt.

• GEFMA-Richtlinien: Die German Facility Management Association (GEFMA) gibt eine Reihe von praxisorientierten Richtlinien heraus, die oft als Quasi-Standard im deutschsprachigen Raum gelten. Für das Flächenmanagement ist insbesondere GEFMA 130 relevant. Diese Richtlinie – zuletzt in 2024 als GEFMA 130-1 „Flächenmanagement – Grundlagen“ neu veröffentlicht – bietet umfassende Grundlagen für die Flächendefinition, -messung und -nutzung in Immobilien. GEFMA 130 gibt einen Überblick über alle einschlägigen Normen (wie DIN 277, ISO 41011, EN 15221-Vorgänger usw.) und stellt Kennzahlen und Klassifikationen bereit, die in der Praxis verwendet werden können. Sie sensibilisiert Anwender für die Komplexität und stellt sicher, dass Flächenmanagement ganzheitlich (strategisch, taktisch, operativ) verstanden wird. Zwar definiert GEFMA 130 kein festes Farbschema, doch werden darin Beispiele und Hinweise gegeben, wie Flächen unterschiedlicher Nutzung ausgewiesen werden sollen (etwa Flächenkennzeichnungen in Plänen, Ausweis von Leerstand, usw.). Zudem zeigt die Richtlinie die Verbindungen zu IT-Systemen und ermutigt zur Nutzung von CAFM und BIM im Flächenmanagement – was, wie im vorherigen Kapitel behandelt, die Basis für digital eingebettete Farbcodierungen ist. Ergänzend sei GEFMA 444 genannt: Diese Richtlinie definiert einen Kriterienkatalog zur Zertifizierung von CAFM-Software. Darin ist das Flächenmanagement eines der Kernmodule; um zertifiziert zu werden, muss eine Software unter anderem grafische Flächenauswertungen bieten. Somit fördert GEFMA 444 indirekt die Farbcodierung, indem es die Verfügbarkeit solcher Features zum Marktstandard erklärt. Ebenso gibt es in GEFMA 100-1 und 100-2 grundlegende Prozessmodelle, in denen Flächenmanagement als Teil des FM-Leistungsbildes aufgeführt ist – wiederum ohne explizite Farbdefinition, aber mit dem Effekt, dass Leistungsbeschreibungen (z.B. in FM-Verträgen) oft entsprechende Visualisierungserfordernisse enthalten.

• Sonstige Normen und Standards: Auf europäischer Ebene war die Serie EN 15221 (insb. EN 15221-6 für Flächenmessung und -belegung) ein Vorläufer der ISO-41000-Serie; sie wurde in Deutschland auch als DIN EN 15221 umgesetzt und enthielt teils Richtwerte, wie Flächen kategorisiert werden sollen. In der Immobilienwirtschaft sind zudem Branchenstandards wie die gif-Kennzahlen (Gesellschaft für Immobilienwirtschaftliche Forschung) oder internationale Standards wie BOMA (Building Owners and Managers Association Standard, in Nordamerika) relevant, wenn es um Vergleichbarkeit von Flächen geht. Diese definieren vor allem, welche Flächen anteilig als vermietbar gelten, welche Gemeinschaftsflächen etc. – für Farbcodierungen in Mietflächen-Plänen (z.B. bei Bürocampus, wo jeder Mieter eine Farbe hat) dienen solche Standards als Basis, um klar abzugrenzen, was wie gefärbt wird (etwa Hauptnutzflächen vs. Gemeinschaftsflächen).

Standardisierungsbestrebungen bezüglich Farbcodes selbst sind bislang eher inoffizieller Natur. Es gibt keine ISO oder DIN, die vorschreibt, welche Farbe für welches Raumnutzungsprofil zu verwenden ist. Dennoch haben sich Best Practices herausgebildet (siehe Abschnitt 5), die teilweise branchenspezifisch sind. Einige große Unternehmen und öffentliche Institutionen haben interne Richtlinien, die z.B. festlegen: Büroräume sind in Planskizzen immer blau darzustellen, Labore grün etc. Solche Leitfäden dienen der Konsistenz innerhalb der Organisation. Auf Verbandsebene ließe sich perspektivisch eine Standardfarbpalette etablieren (ähnlich wie in Karten für Stadtplanung Landnutzungen teils standardisiert koloriert werden). Bis dahin sollte man sich an der inhaltlichen Logik der Normen orientieren – also gleiche Bedeutung = gleiche Farbe (im jeweiligen Kontext) – und die Legenden sauber dokumentieren.

Es geben Normen wie DIN 277 und ISO 41011 die inhaltliche Struktur und Terminologie für Flächenmanagement vor, während GEFMA-Richtlinien praxisnahe Leitplanken und Qualitätsmaßstäbe liefern. Farbcodierte Gebäudepläne, die auf diesen Grundlagen aufsetzen, profitieren von der Verlässlichkeit und Vergleichbarkeit dieser Standards. Standardisierungsbestrebungen zielen darauf, durch einheitliche Definitionen und Datenmodelle auch die Visualisierung letztlich kompatibler zu machen – ein essentielles Anliegen in Zeiten, wo Flächendaten über Organisations- und Ländergrenzen hinweg ausgewertet werden (Stichwort: internationales Portfolio-Management mit konsolidierten Kennzahlen). Für die Praxis bedeutet dies: Wer Farbcodes einsetzt, sollte sich an den genannten Normen orientieren und ggf. unternehmensintern verbindliche Standards daraus ableiten, um Missverständnisse zu vermeiden und Best Practices einzuhalten.

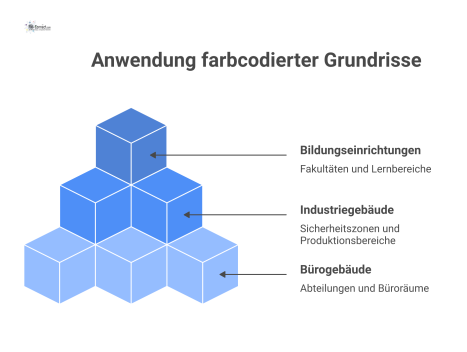

Die Einsatzweise farbcodierter Pläne kann je nach Gebäudetyp variieren, da unterschiedliche Nutzungsarten und Anforderungen im Vordergrund stehen. Im Folgenden werden typische Anwendungsfälle und bewährte Vorgehensweisen (Best Practices) für drei exemplarische Bereiche beleuchtet: Büroimmobilien, Industrieanlagen und Bildungseinrichtungen. Diese Beispiele zeigen, wie Farbcodierung flexibel an die jeweiligen Bedürfnisse angepasst wird, dabei aber auf gemeinsamen Prinzipien des Flächenmanagements beruht.

In Bürogebäuden steht das Workplace Management im Zentrum – also die optimale Verteilung von Büroarbeitsplätzen, Besprechungsräumen, sozialen Zonen etc.

• Abteilungs- und Bereichszonen: Ein verbreitetes Best Practice ist die farbliche Kennzeichnung nach Organisationsbereichen. Jeder Unternehmensbereich (Abteilung, Team oder Geschäftsbereich) erhält im Plan eine eigene Farbe. Dadurch entsteht ein klares Bild der Belegungsstruktur: Cluster von gleichfarbigen Büros zeigen, wo Teams zusammenhängen, vereinzelte Farbinseln deuten ggf. auf ungünstige Verteilungen oder Raummischungen hin. Diese Visualisierung erleichtert etwa Büroumzüge – man kann sehen, ob ein Team vollständig auf einer Fläche unterkommt – und ist nützlich für Flächenverhandlungen zwischen Abteilungen. Als Best Practice gilt, eine konsistente Farbzuteilung zu verwenden (z.B. Marketing immer gelb, IT immer blau etc.), und diese Zuordnung allen Beteiligten bekannt zu machen (etwa in Mitarbeiterverzeichnissen oder Beschilderungen). Eine Legende mit Abteilungsnamen und Farben ist obligatorisch.

• Raumtypen und Funktionen: Zusätzlich oder alternativ zur Abteilungsfärbung werden Bürogrundrisse häufig nach Raumfunktion eingefärbt. So könnte man alle Einzelbüros in einer Farbe (z.B. hellblau), Großraumbüros/Open Space in einer anderen (grün), Konferenzräume in orange, Fokus-/Ruheräume in violett, Sozialräume (Teeküchen, Lounges) in gelb etc. darstellen. Dies bietet ein schnelles Verständnis der Flächenaufteilung nach Nutzungsarten. Ein Best Practice hierbei: die Farben möglichst intuitiv wählen (z.B. Grün für Arbeitsbereiche, was mit Produktivität assoziiert wird; warme Farben für kommunikative Zonen wie Cafeteria, da sie einladend wirken; Blau für neutrale Zonen wie Infrastruktur). Die OSU (Ohio State University) nutzt beispielsweise Themen wie Room Type oder Function in ihrem System, wodurch Pläne nach Kategorien wie Büro, Labor, Seminarraum farbcodiert generiert werden. Unternehmen setzen dies z.B. ein, um festzustellen, ob die Soll-Vorgaben an Flächenmix eingehalten werden (etwa „30% Collaboration Space“ – kann durch Flächenfarben grob abgeschätzt werden).

• Belegungsstatus: Im Zeitalter von Desk Sharing und flexiblen Arbeitsplatzkonzepten werden Pläne auch dynamisch zur Anzeige von Belegt/Frei genutzt. Hierbei sind Arbeitsplätze oder Räume z.B. grün markiert, wenn frei/verfügbar, und rot, wenn belegt (ggf. mit Live-Daten aus Buchungssystemen verknüpft). Dies ist zwar eher eine softwaregestützte Visualisierung für Tagesbetrieb (z.B. an digitalen Türschildern oder Raumbuchungs-Apps), kann aber auch im Flächenmanagement-Reporting genutzt werden, um Auslastungen zu kommunizieren. Best Practice: Farbcodes hier nur sparsam und einheitlich verwenden (rot/grün sind weit verbreitet für frei/belegt, was der allgemeinen Konvention entspricht).

• Wege und Zonen im Gebäude: In manchen Bürogebäuden wird Farbcodierung als Teil des Orientierungs- und Leitsystems eingesetzt. Beispielsweise bekommen Etagen oder Flügel Farbnamen (die „grüne Zone“ für einen Trakt, die „blaue Zone“ für einen anderen). Diese Farben tauchen dann auf Grundrissplänen, aber auch real in der Beschilderung oder Gestaltung auf. Dies hilft Mitarbeitern und Besuchern bei der Orientierung (eine Art Innen-Navigation per Farbe). Im Flächenmanagement erleichtert es zugleich die Kommunikation von Standortdaten: „Ihr neuer Arbeitsplatz liegt in der grünen Zone, Bereich C“ – solcherart Hinweise verknüpfen Plan und Realität. Best Practice ist hier, kräftige, gut unterscheidbare Farben zu wählen und nicht zu viele verschiedene (üblich sind maximal 4–6 Farbzonen in einem Gebäude). Diese Art Farbcodierung hat weniger mit Flächenauswertung zu tun, sondern mit Corporate Design und Nutzerführung, ist aber ein gutes Beispiel für interdisziplinäre Nutzung von Farbkonzepten (Architektur, HR und FM gemeinsam).

• Gebäude-übergreifende Darstellung: Bei großen Bürostandorten mit mehreren Gebäuden (Campus) werden farbcodierte Pläne auch auf Makroebene genutzt, z.B. jeder Gebäudegrundriss in einer Gesamtübersicht als Block mit einer Farbe für seine Hauptnutzung oder Hauptnutzer. So kann etwa ein Belegungsplan des gesamten Campus erstellt werden, der zeigt, welches Gebäude schwerpunktmäßig welche Abteilungen beherbergt (z.B. Haus A rot für Verwaltung, Haus B blau für F&E). Diese Art von Visualisierung unterstützt Strategische Raumplanung und Kommunikation gegenüber Unternehmensleitung, da sie komplexe Verteilungen vereinfacht darstellt.

In Summe liegt die Best Practice in Büroimmobilien darin, klar definierte Farbschemata für bestimmte Informationsdimensionen zu verwenden, diese konsistent einzuhalten und stets mit Legenden zu versehen. Farbcodierte Pläne sollten regelmäßig aktualisiert werden (z.B. nach jedem grösseren Umzug) und an relevante Stakeholder verteilt oder digital bereitgestellt werden. So werden sie zum lebenden Dokument der Flächennutzung und erleichtern die kontinuierliche Optimierung des Workplace.

Industrieumgebungen – wie Fabriken, Produktionshallen, Logistikzentren – stellen ganz eigene Anforderungen an Flächen und somit an deren Visualisierung. Hier spielen Hygienezonen, Sicherheitsbereiche und Produktionslogik eine große Rolle.

• Produktionsbereiche und Linien: In Produktionsstätten ist es üblich, verschiedene Produktionslinien oder -bereiche räumlich zu definieren. Farbcodes können hier genutzt werden, um diese Linien oder Abteilungen sichtbar zu machen. Beispielsweise könnte eine Montagehalle farblich in Sektoren eingeteilt sein: Bereich A (Fertigungsschritt 1) ist im Plan blau hinterlegt, Bereich B (Fertigungsschritt 2) rot, etc. Dies visualisiert den Materialfluss durch die Halle. Best Practice hier: Die Farben entlang der Prozesskette anordnen (z.B. in Regenbogenfolge oder abgestuften Tönen), damit ein logischer Übergang erkennbar ist. Solche Pläne helfen beim Layout-Planung (Industrial Engineering), um etwa neue Maschinen aufzustellen oder Kapazitäten zu erweitern – auf einen Blick ist erkennbar, wo welcher Prozessabschnitt Platz einnimmt.

• Sicherheits- und Gefahrenzonen: Industrieanlagen haben oft Bereiche mit besonderen Risiken – z.B. explosive Bereiche, Bereiche mit schwerem Gerät (Staplerverkehr), Hochregallager, oder Zonen mit Zugangsbeschränkungen (z.B. Reinräume, Testeinrichtungen). Farbcodes in Übersichtsplänen markieren diese Zonen deutlich, um bei Schulungen, Unterweisungen und im Notfallmanagement gewarntes Personal zu haben. So könnte etwa ein explosionsgefährdeter Bereich ATEX-Zone 1 im Plan rot schraffiert sein, ein Hörschutzbereich gelb, ein Bereich mit Laserstrahlen violett usw. Dafür gibt es teils branchenspezifische Empfehlungen (z.B. normierte Farben für Rohrleitungen oder Gefahrstoffe, siehe OSHA/ISO-Farbcodes). Best Practice: Ein einheitlicher Farbcode für Sicherheitszeichen – der Plan sollte konsistent mit der realen Beschilderung sein (also z.B. rote Markierung im Plan wenn auch vor Ort rote Warnschilder). Dies erleichtert die Orientierung im Gefahrenmanagement.

• Hygiene- und Reinraumbereiche: In Branchen wie Pharma, Lebensmittel oder Elektronikfertigung gibt es reinheitssensitive Zonen. Farbcodierte Grundrisse sind hier ein Muss, um die unterschiedlichen Hygienezonen zu kommunizieren. Beispielsweise in der Lebensmittelproduktion werden HACCP-Zonen (unreiner vs. reiner Bereich) farblich getrennt dargestellt. Ein gängiges Schema ist: Blau für reine Produktionsbereiche (Lebensmittelkontakt), Grau für unreine Bereiche (z.B. Rohwarenlager), Grün für technische Bereiche. Dieses Schema erleichtert es, Reinigungspläne und Personenströme so zu gestalten, dass Kreuzkontamination vermieden wird – ein Mitarbeiter erkennt anhand des farbigen Plans, dass er z.B. den grauen Bereich nicht mit der Kleidung aus dem blauen Bereich betreten darf. Best Practice in solchen Fällen: Den Plan groß in der Produktionsstätte aushängen und ggf. mit physischen Markierungen (farbige Linien am Hallenboden) kombinieren. Die Farben müssen farbfehlerfreundlich sein (d.h. auch bei farbschwachen Sehvermögen unterscheidbar, zur Not durch Muster ergänzt).

• Logistik und Lagerflächen: In großen Lagerhallen oder Logistikzentren können Farbcodes genutzt werden, um Lagerzonen zu kennzeichnen – z.B. unterschiedliche Farben für Wareneingang, Kommissionierung, Versand, oder auch unterschiedliche Farben für Produktkategorien im Lager (falls räumlich getrennt). Dadurch wird das Lagermanagement transparenter. Ein Best Practice ist hier die Kopplung mit IT-Systemen: Moderne Warehouse-Management-Systeme (WMS) können z.B. eine Lagerkarte ausgeben, wo Bereiche mit Engpässen rot markiert sind (z.B. wenn Kapazität >90% belegt) und freie Zonen grün. Das wäre eine dynamische Farbcodierung, die operative Entscheidungen (Umräumen, Zukauf von Regalen etc.) unterstützt.

• Technische Infrastruktur: Industriebauten enthalten oft ausgedehnte Technikflächen (Versorgung, Heizkraft, Kompressorräume etc.). Farbig markiert man diese oft neutral (ähnlich wie im Büro die Funktionsflächen) – etwa grau – um im Plan den Fokus eher auf Produktions- und Lagerflächen zu lassen. Allerdings kann z.B. bei der Instandhaltungsplanung eine spezielle Farbmarkierung sinnvoll sein: z.B. alle Räume mit kritischer Infrastruktur (Hauptverteilungen, Serverräume) in einem kräftigen Farbton, um sicherzustellen, dass Zugänge frei und Schutzpläne vorhanden sind.

Die Best Practices in Industrieumgebungen betonen, dass Farbcodierung hier mehr noch als im Büro mit realen Prozessanforderungen verzahnt ist. Es empfiehlt sich, interdisziplinär (mit Arbeitssicherheit, Produktion und Qualitätsmanagement) ein Farbschema zu erarbeiten, das sowohl für die betrieblichen Abläufe als auch für Audit- und Compliance-Zwecke geeignet ist. Häufig fließen regulatorische Vorgaben ein – z.B. fordern Inspektoren oft klare Pläne der Zonen; ein standardisiertes Farbsystem kann hier die Professionalität unterstreichen. Wichtig ist die Schulung: Mitarbeiter müssen die Farbcodes kennen und verstehen (z.B. via Legende oder Legende mit Piktogrammen am Plan). Insgesamt trägt ein gutes Farbcoding in der Industrie zu Sicherheit, Qualität und Effizienz bei, indem es komplexe Anlagen verständlich kartiert.

Bildungseinrichtungen wie Universitäten, Fachhochschulen oder große Schulzentren haben komplexe Raumnutzungen: Hörsäle, Seminarräume, Labore, Büros, Bibliotheken etc., oft verteilt auf Campus-Gebäude. Flächenmanagement in diesem Sektor fokussiert sich auf transparente Allokation der Ressourcen (Räume) auf Fakultäten/Institute sowie Nutzungsgrade der Räumlichkeiten (Lehrveranstaltungen, Forschung, Verwaltung).

• Raumzuweisung nach Fakultäten/Instituten: Universitäten gliedern ihre Gebäude meist nach Fakultäten oder Departments. Ein bewährtes Mittel ist, jede Fakultät im Grundriss in einer eigenen Farbe darzustellen. Beispielsweise könnte im Plan des Hauptgebäudes die Philosophische Fakultät alle ihr zugehörigen Räume in Gelb markiert haben, die Naturwissenschaftliche Fakultät in Grün, Verwaltung in Blau usw. Dadurch wird sofort ersichtlich, wer welche Flächen belegt. Dies ist intern hilfreich, um Diskussionen über Flächenansprüche zu versachlichen („die farbliche Verteilung zeigt, dass Fakultät X bereits doppelt so viel Fläche hat wie Y“ etc.). Extern kann es für Besucher oder neue Studierende als Orientierung dienen (ähnlich einem Campus-Guide: „der gelbe Bereich im Gebäude sind die Räume der Literaturwissenschaft“). Best Practice: Diese Farbpläne regelmäßig updaten und offiziell publizieren (z.B. im jährlichen Flächenbericht der Hochschule), sodass Transparenz und Fairness in der Flächenvergabe gewährleistet werden. Forschung hat gezeigt, dass solche Visualisierungen an Hochschulen zu einer bewussteren Flächensteuerung beitragen (Stichwort: Flächencontrolling im Hochschulmanagement).

• Raumart und Ausstattung: Gerade in Hochschulen gibt es besondere Raumtypen: z.B. Hörsäle, Seminarräume, Labore, Büros der Professoren, studentische Arbeitsräume, Bibliothek, IT-Pools etc. Farbcodierte Gebäudepläne können genutzt werden, um diese verschiedenen Raumfunktionen sichtbar zu machen. Ein Uni-Gebäude-Grundriss könnte z.B. alle Hörsäle rot markieren, alle Labors blau, Büros grau, Seminaräume gelb usw. Damit lässt sich schnell erkennen, ob ein Gebäude eher lehrausgerichtet (viele Hörsäle) oder forschungsorientiert (viele Labors) ist, oder wie die Mischung aus Lernflächen vs. Verwaltungsflächen aussieht. Eine solche Visualisierung unterstützt Planung und Ausbau: etwa kann man für ein Neubauprojekt diskutieren, ob die geplante Verteilung angemessen ist, indem man ein farbcodiertes Raumprogramm skizziert und mit bestehenden Bauten vergleicht.

• Stundenplan- und Auslastungsvizualisierung: Eine spezielle Anwendung in Bildungseinrichtungen ist die Kopplung von Raumplänen mit Belegungszeiten. So könnte z.B. ein Live-Belegungsplan eines Unigebäudes farblich zeigen, welche Räume aktuell belegt (rot) oder frei (grün) sind – hilfreich für Studenten, die einen freien Lernraum suchen. In der Flächenmanagement-Perspektive werden eher aggregierte Darstellungen genutzt: z.B. farbige Markierung der Auslastungsintensität eines Raums über die Woche (dunklere Farbe = oft genutzt, hell = wenig genutzt). Das unterstützt Entscheidungen, ob gewisse Räume umgewidmet oder besser verteilt werden sollten. Zwar ist diese Art der Visualisierung anspruchsvoll (erfordert Integration von Belegungsplänen/Timetable-Daten), aber einige Hochschulverwaltungssysteme können z.B. Heatmaps für Gebäude erzeugen.

• Instandhaltung und denkmalpflegerische Aspekte: In Campus-Plänen können Farbcodes auch verwendet werden, um Baujahre oder Renovationszustände der Gebäude anzugeben (z.B. historische Gebäude rot markiert, Neubauten grün), was zwar weniger mit Flächenmanagement im engeren Sinne zu tun hat, aber bei strategischen Entscheidungen (Sanierungsstau an Gebäuden) doch hilfreich sein kann. So ließe sich ein Masterplan farbcodiert erstellen, der anzeigt, welche Gebäude Priorität in der Sanierung haben.

• Best Practice – Kombination verschiedener Sichten: Große Universitäten kombinieren oft mehrere farbcodierte Sichten: eine nach Organisationszuordnung (wer nutzt), eine nach Raumfunktion (wofür genutzt). So erhalten sie ein vollständigeres Bild. Ein Best Practice Beispiel: Die Ohio State University stellt ihren Nutzern ein Online-Tool (SIMS) bereit, in dem man per Dropdown den Theme wechseln kann – etwa zwischen Cost Center (vergleichbar Fakultät) und Room Type. Je nach Auswahl bekommt man den passenden farbcodierten Plan. Das ist vorbildlich, weil es die Flexibilität bietet, je nach Fragestellung die richtige Visualisierung abzurufen.

In Bildungseinrichtungen ist zudem Transparenz gegenüber vielen Stakeholdern wichtig (Professorenschaft, Verwaltung, manchmal öffentliche Geldgeber). Farbcodierte Pläne in Berichten oder Gremienpräsentationen sind hier äußerst hilfreich, um Neutralität und Faktenbasis zu vermitteln – Farben lügen nicht, könnte man sagen: Sie zeigen sehr anschaulich die Flächenverteilung, was Debatten entemotionalisieren kann.

Ein praktischer Hinweis als Best Practice: Da Pläne in Uniumgebungen oft großen, ausgedehnten Gebäudegrundrissen entsprechen und viele kleine Räume beinhalten, sollte man nicht zu viele verschiedene Farben gleichzeitig einsetzen, um das Bild nicht zu unruhig zu machen. Lieber mit Hauptkategorien (4-6 Farben) arbeiten und bei Bedarf getrennte Pläne nutzen, als alles in einen zu packen. Und wie immer: Legende und Dokumentation (z.B. welche Räume zählen genau als „Labor“ – Definitionen angeben, idealerweise basierend auf Normen wie DIN 277 oder eigenen Raumkatalogen).

Zusammengefasst nutzen Bildungseinrichtungen Farbcodierung, um ihre vielfältigen Raumlandschaften überschaubar zu machen, die Verteilung von Raumressourcen gerecht und nachvollziehbar zu gestalten und die Nutzungseffizienz zu überwachen. Die Best Practices umfassen konsistente Farbschemata pro Informationsdimension, regelmäßige Aktualisierung und breite Kommunikation der resultierenden Pläne.

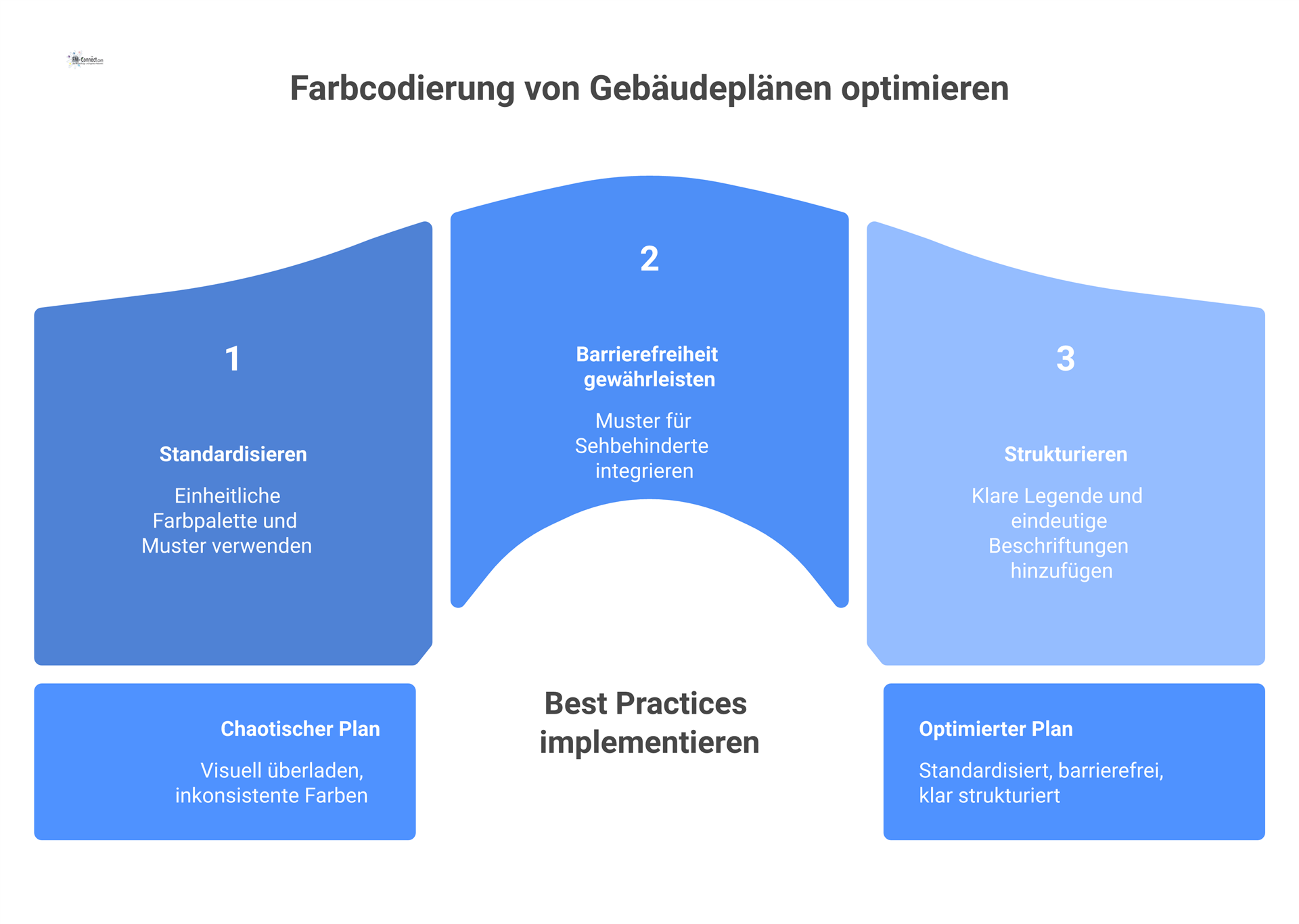

Abschließend sollen die Grenzen und Herausforderungen der Anwendung von Farbcodierungen sowie daraus abgeleitete Empfehlungen erörtert werden. Trotz ihrer vielen Vorteile ist der Einsatz farbiger Kennzeichnungen in Gebäudeplänen kein Allheilmittel – er will durchdacht und gepflegt sein, um wirkungsvoll zu bleiben. Zudem ergeben sich praktische Begrenzungen (technisch, menschlich, organisatorisch), denen man mit geeigneten Maßnahmen begegnen sollte.

• Mangelnde Standardisierung der Farbwahl: Wie in Abschnitt 4 erwähnt, existiert keine verbindliche Norm, die festlegt, welche Farbe für welche Raumfunktion zu nutzen ist. Das führt dazu, dass unterschiedliche Unternehmen oder sogar verschiedene Abteilungen unterschiedliche Farbschemata verwenden können. Dies kann die Interpretation erschweren, insbesondere wenn externe Partner oder neue Mitarbeiter ins Spiel kommen, die an ein anderes Schema gewöhnt sind. Zudem besteht die Gefahr, dass ohne Standard Leitfäden die Farbauswahl ad hoc und inkonsistent erfolgt (z.B. zwei Pläne der gleichen Firma verwenden verschiedenes Schema, wodurch Vergleichbarkeit leidet). Limitation: Farbcodierung wirkt dann nicht mehr als klare Sprache, sondern kann Verwirrung stiften.

• Begrenzte Wahrnehmbarkeit (insb. Barrierefreiheit): Farben sind nicht für alle Nutzer gleichermaßen wahrnehmbar. Ein Teil der Bevölkerung hat Farbsehschwächen (z.B. Rot-Grün-Sehschwäche). Wenn Pläne ausschließlich über Farbunterscheidung Informationen vermitteln, können diese Personen benachteiligt sein. Auch beim Druck (z.B. in Graustufen-Kopie) gehen Farbinformationen verloren. Herausforderung: Farbcodes müssen also barrierefrei gestaltet werden – sei es durch Auswahl farbenblinden-freundlicher Paletten (z.B. Vermeidung kritischer Kombinationen) oder durch zusätzliche Symbole/Muster in den Flächen als Differenzierungsmerkmal. Das erhöht allerdings die Komplexität der Planerstellung.

• Technische und datenbezogene Hürden: Die Qualität farbcodierter Pläne hängt von aktuellen, genauen Daten ab. Wenn Raumdaten nicht gepflegt sind (z.B. Abteilungszuordnungen veraltet), ist auch der beste farbige Plan wertlos oder irreführend. Eine praktische Hürde ist oft die Datenintegration: CAD-Grundrisse müssen mit FM-Daten verknüpft sein. In älteren Bestandsgebäuden liegen Grundrisse manchmal nur als Bild oder Papier vor, was eine automatisierte Farbcodierung erschwert – hier wäre Nachzeichnung oder Digitalisierung nötig, was Aufwand bedeutet. Ebenso können Softwareinkompatibilitäten auftreten: Nicht jedes CAFM kann z.B. IFC-Modelle korrekt importieren, sodass Farbinformation (bzw. die dahinterliegenden Attribute) verloren gehen. Limitation: Ohne investitionsbereite IT-Infrastruktur (Software, Schnittstellen) kann Farbcodierung zum manuellen Grafikprozess degenerieren, was fehleranfällig und aufwendig ist.

• Visuelle Überladung und Komplexität: Es besteht die Gefahr, zu viele Kategorien gleichzeitig mit Farben darstellen zu wollen. Ein Gebäudeplan, der z.B. 20 verschiedene Farben enthält, wird schnell unübersichtlich. Das menschliche Auge/ Gehirn kann nur eine begrenzte Anzahl farbcodierter Kategorien auf einmal klar unterscheiden (üblich sind max. ~6-10). Darüber hinaus sinkt die Klarheit rapide. Herausforderung: den richtigen Abstraktionsgrad zu wählen – manchmal ist weniger mehr. Gegebenenfalls müssen mehrere separate Pläne genutzt werden, anstatt alles in einen zu pressen. Auch gilt es, Farben zu wählen, die in Helligkeit und Sättigung hinreichend unterschiedlich sind. Pastelltöne können z.B. in einem großen weißen Plan schwer unterscheidbar sein. Außerdem können architektonische Zeichnungselemente (Wände, Treppen) die Farbfelder optisch zerschneiden und verwirren.

• Pflegeaufwand und Governance: Ein Farbschema einzuführen ist eine Sache, es aktuell zu halten, eine andere. Änderungen in der Flächennutzung (Umzüge, Umbauten) erfordern eine Anpassung des Plans und eventuell auch der Legende/Definitionen. Wenn dieser Prozess nicht klar zugewiesen ist (z.B. wer aktualisiert den Master-Grundriss bei jeder Veränderung?), veraltet die Darstellung bald. Zudem braucht es Governance, d.h. Richtlinien und Verantwortliche dafür, welches Schema gilt und wie damit verfahren wird. Ohne das kann es passieren, dass parallel unterschiedliche Versionen kursieren oder dass neue Sonderfarben „eingeschmuggelt“ werden, was die Eindeutigkeit vermindert. Limitation: Der Nutzen von Farbcodes zeigt sich nur, wenn sie verlässlich und aktuell sind – dies sicherzustellen erfordert personelle und organisatorische Disziplin.

• Wahrnehmungspsychologie: Farben tragen teils emotionale Konnotationen (z.B. Rot assoziiert Alarm/Gefahr, Grün = positiv/frei, Schwarz = böse/streng etc.). Das kann Auswirkungen haben: Etwa könnte eine Abteilung, die auf dem Plan stets schwarz dargestellt wird, sich unbewusst „benachteiligt“ fühlen gegenüber einer die sonnengelb markiert ist. Solche Effekte sind subtil, aber in der internen Kommunikation nicht zu ignorieren. Daher muss man Farbbedeutungen im jeweiligen Kontext bedenken – z.B. Rot für einen belegten Arbeitsplatz (wenn frei grün) impliziert „belegt = schlecht?“, auch wenn es nur Status anzeigt. Ebenso kann Farbwahl politische Implikationen haben (etwa Farben von Nationalflaggen, die vermieden/gewünscht werden). Herausforderung: Hier ein neutrales, sachliches Schema zu finden, das nicht fehlinterpretiert wird.

• Vertraulichkeit und Sicherheitsaspekte: Farbcodierte Pläne können sensible Informationen enthalten (z.B. wo der Sicherheitsraum ist, wo das CEO-Büro liegt, wo wertvolle Geräte stehen). Wenn solche Pläne in falsche Hände geraten, könnten sie missbraucht werden (Einbrecher z.B. erkennen sofort lohnende Ziele). Daher muss man überlegen, wer Zugriff auf detaillierte farbcodierte Pläne bekommt. In öffentlichen Auslagen (z.B. Aushang) sollten sicherheitskritische Infos eher nicht farblich hervorgehoben werden. Limitation: Es gibt Fälle, wo man aus Sicherheitsgründen bewusst nicht zu viel per Farbe preisgibt (z.B. wird in manchen Gebäuden der Serverraum nicht auf allgemeinen Übersichtsplänen markiert).

• Interne Richtlinie/Standards festlegen: Unternehmen sollten einen Flächenmanagement-Farbcode-Standard entwickeln. Darin wird definiert, welche Anwendungsfälle es gibt (z.B. Schema A für Abteilungen, Schema B für Nutzungsarten) und welche Farben jeweils genutzt werden. Diese Richtlinie sollte sich an Normen orientieren (z.B. DIN 277-Kategorien) und idealerweise branchenübliche Konventionen berücksichtigen. Eine verbindliche interne Vorgabe schafft Konsistenz. Wichtig: Auch festlegen, wie neue Fälle gehandhabt werden (wer darf Änderungen am Schema vornehmen?). Beispiele von GEFMA oder Best Practices anderer Firmen können als Vorlage dienen. Eine schriftliche Dokumentation, z.B. als Kapitel im Facility-Management-Handbuch des Unternehmens, ist ratsam.

• Klare Legenden und Kommunikation: Jede farbcodierte Darstellung muss von einer Legende begleitet sein, die verständlich und vollständig ist. Farbbezeichnungen sollten möglichst selbsterklärend oder textlich erläutert sein (z.B. „Grün = Bürofläche (NF Büro)“, „Gelb = Verkehrsfläche (VF Flur)“). Überdies sollte beim Ausgeben von Plänen (ob digital oder Print) immer zumindest eine verkleinerte Legende im Bild sein. Zusätzlich empfehlen sich Begleitdokumente oder Schulungen: Nutzer und Stakeholder sollten über die Bedeutung der Farbcodes aufgeklärt werden. Beispielsweise kann man eine kurze Legende auf Mitarbeiterausweisen abbilden oder im Intranet veröffentlichen. Die Kommunikation ist Teil des Change Managements – besonders wenn ein neues Farbsystem eingeführt wird, muss die Akzeptanz geschaffen werden, indem der Nutzen erklärt und die Anwendung gezeigt wird.

• Einsatz geeigneter Tools (CAFM/BIM): Die Verwendung von Softwarelösungen, die Farbcodierung direkt aus den hinterlegten Daten erzeugen, ist entscheidend für Aktualität und Effizienz. Man sollte Tools bevorzugen, die dynamische Farbausgaben erlauben (siehe Abschnitt 3). Dadurch minimiert sich der manuelle Aufwand – z.B. statt jeden Plan in AutoCAD manuell einzufärben, drückt man im CAFM auf „aktualisieren“ und bekommt das neue Bild. Zudem gewährleistet das, dass Daten und Plan übereinstimmen. Falls noch kein CAFM im Einsatz ist, kann ggf. mit einfachen Mitteln (Excel + farbige CAD-Layer) gearbeitet werden, aber mittelfristig ist die Investition in ein System, das die Flächen und deren Visualisierung koppelt, empfehlenswert. Auch sollte auf Schnittstellenstandards geachtet werden: IFC-Kompatibilität, CAFM-Connect-Unterstützung etc., um zukünftige Integrationen zu erleichtern.

• Regelmäßige Datenpflege und Audits: Ein Farbplan ist nur so gut wie die Datenbasis. Daher sollte es im FM-Prozess verankert sein, dass Flächenänderungen zeitnah in der Datenbank und somit im Plan nachgeführt werden. Empfohlen sind jährliche Flächen-Audits (oder bei sehr dynamischen Firmen halbjährlich/vierteljährlich): dabei wird physisch abgeglichen, ob die Nutzung noch stimmt, und der Plan ggf. korrigiert. Einige Organisationen verknüpfen das mit z.B. der turnusmäßigen Überprüfung nach DIN 277 (Flächenermittlung bei Umbauten). Auch Stimmen aus dem Markt bekräftigen, dass exakte Flächendaten die Grundlage allen FM-Erfolgs sind – ohne diese gerät auch das beste Visualisierungskonzept ins Wanken.

• Begrenzung und Modularität: Nicht alle erdenklichen Informationen sollten in einem Plan untergebracht werden. Empfehlenswert ist die Entwicklung mehrerer Sichten: z.B. ein Belegungsplan, ein Nutzungsartenplan, ein Reinigungsplan – anstelle eines Überplans mit allem. So kann man jedem Plan klaren Zweck und Zielgruppe zuordnen. Auch farblich sollte man pro Plan eine vernünftige Anzahl Kategorien nicht überschreiten (max. ~10). Falls wirklich sehr viele Kategorien existieren, kann man mit Haupt- und Unterkategorien arbeiten (z.B. Hauptkategorie farblich, Unterkategorie durch Schraffur oder Symbol in der Fläche). Zudem sollte man die Farben bewusst auswählen: kontrastreich, druckfreundlich und – falls im Corporate Design relevant – ggf. an Unternehmensfarben angelehnt, ohne die Unterscheidbarkeit zu verlieren.

• Barrierefreiheit sicherstellen: Als Teil der Qualitätssicherung sollte geprüft werden, wie Pläne in Graustufen aussehen und ob farbschwache Personen die Unterschiede erkennen. Ggf. können Tools wie Colorblindness-Simulator genutzt werden. Im Zweifelsfall sollte man kritische Infos dupliziert codieren – z.B. zusätzlich zur Farbe einen Buchstaben oder Muster einsetzen (etwa A, B, C in den Flächen oder Punktemuster vs. Streifenmuster). Auch die Legende kann Hinweise für Farbfehlsichtige geben (z.B. „grün (erscheint hellgrau)“ usw.). In vielen Fällen reicht es aber schon, extreme Rot/Grün-Kombinationen zu vermeiden.

• Vertraulichkeitsstufen einführen: Nicht jeder Plan muss an alle gehen. Empfehlenswert ist, verschiedene Versionen der farbcodierten Pläne für unterschiedliche Empfänger bereitzuhalten. Ein öffentlich ausgehängter Plan im Empfang könnte z.B. farblich nur die groben Nutzungszonen zeigen (ohne interne Details), während intern detailliertere Pläne genutzt werden. Besonders sicherheitsrelevante Bereiche sollten in extern weitergegebenen Unterlagen ggf. neutral dargestellt oder weggelassen werden. Hier bietet es sich an, mit der Sicherheitsabteilung abgestimmte „zensierte“ Pläne zu erstellen, um keine sensiblen Infos preiszugeben. Digitale Plattformen sollten zudem Zugriffsrechte beherzigen – wer in der CAFM den farbigen Plan sehen darf, sollte rollenbasiert steuerbar sein.

• Kontinuierliche Verbesserung: Farbcodierung ist kein starres Projekt, sondern ein fortlaufender Verbesserungsprozess. Nutzerfeedback einholen ist sinnvoll – z.B. fragen, ob die Legenden verständlich sind, ob es Farbkombinationen gibt, die Verwechslungen hervorrufen. Ebenso technische Weiterentwicklungen beobachten: neue Tools (etwa mobile Apps) können Farbcodes anders darstellen (Thema Dark Mode etc.). Offen sein, das Schema anzupassen, wenn sich bessere Lösungen zeigen, aber immer bedacht auf Konsistenz mit vergangenen Daten (Änderungen dokumentieren, vielleicht alte Pläne archivieren um Veränderungen nachvollziehen zu können).

Farbcodierung in Gebäudeplänen hat sich als wertvolles Hilfsmittel im Flächenmanagement etabliert – strategisch wie operativ. Ihre Wirksamkeit hängt jedoch stark von Durchdachtheit der Umsetzung ab. Mit klaren Standards, guter Datenbasis und den richtigen Tools lassen sich farbcodierte Pläne gewinnbringend einsetzen, um Transparenz, Effizienz und Kommunikation in der Flächenbewirtschaftung zu steigern. Die Herausforderungen sind dabei nicht zu ignorieren, doch mit proaktiven Maßnahmen – von Standardisierung bis Schulung – gut beherrschbar. Insbesondere in Deutschland, mit seiner Normenlandschaft (DIN, GEFMA) und dem wachsenden Einfluss von BIM, kann Farbcodierung als Best Practice gelten, um die Brücke zwischen technischem Plan und Managementinformation zu schlagen. International ist der Trend ähnlich, auch wenn die spezifischen Standards variieren mögen; letztlich folgt die Farbcodierung überall dem menschlichen Bedürfnis nach anschaulicher, schneller Erfassbarkeit räumlicher Zusammenhänge.

Für Führungskräfte im Facility Management bedeutet dies, dass sie Farbcodierung nicht nur als Visualisierungsgimmick sehen sollten, sondern als strategisches Instrument, das es zu fördern gilt. Die Investition in gute Systeme und Standards dafür wird sich in besser informierten Entscheidungen, reibungsloseren Abläufen und höherer Nutzerzufriedenheit in der Immobilienbewirtschaftung auszahlen.
